Drainage d'un mur : massif filtrant et barbacanes
Drainer un mur de soutènement, c'est empêcher l'eau de s'accumuler derrière lui, là où elle ajoute sa poussée à celle de la terre. Le dispositif associe un massif drainant au dos du mur, un drain en pied, des barbacanes et un exutoire. Il se pose au moment de bâtir ou se rajoute sur un ouvrage ancien, ce que nous faisons aux Vans et dans tout le Sud Ardèche.
- Massif drainant et géotextile
- Drain de pied relié à un exutoire
- Barbacanes dégagées et contrôlées
- Les Vans et le Sud Ardèche
Terre gorgée d'eau : la charge que le mur n'avait pas prévue
Une terre saturée pèse davantage et pousse plus fort qu'une terre sèche, et l'eau qui ne s'évacue pas exerce en plus sa propre pression contre la paroi. Dans les sols argileux, l'humidité fait gonfler puis retirer la terre au rythme des saisons ; dans les joints, le gel fait éclater le mortier. Notre article l'eau, cause la plus fréquente de désordre sur un mur revient sur ces mécanismes.

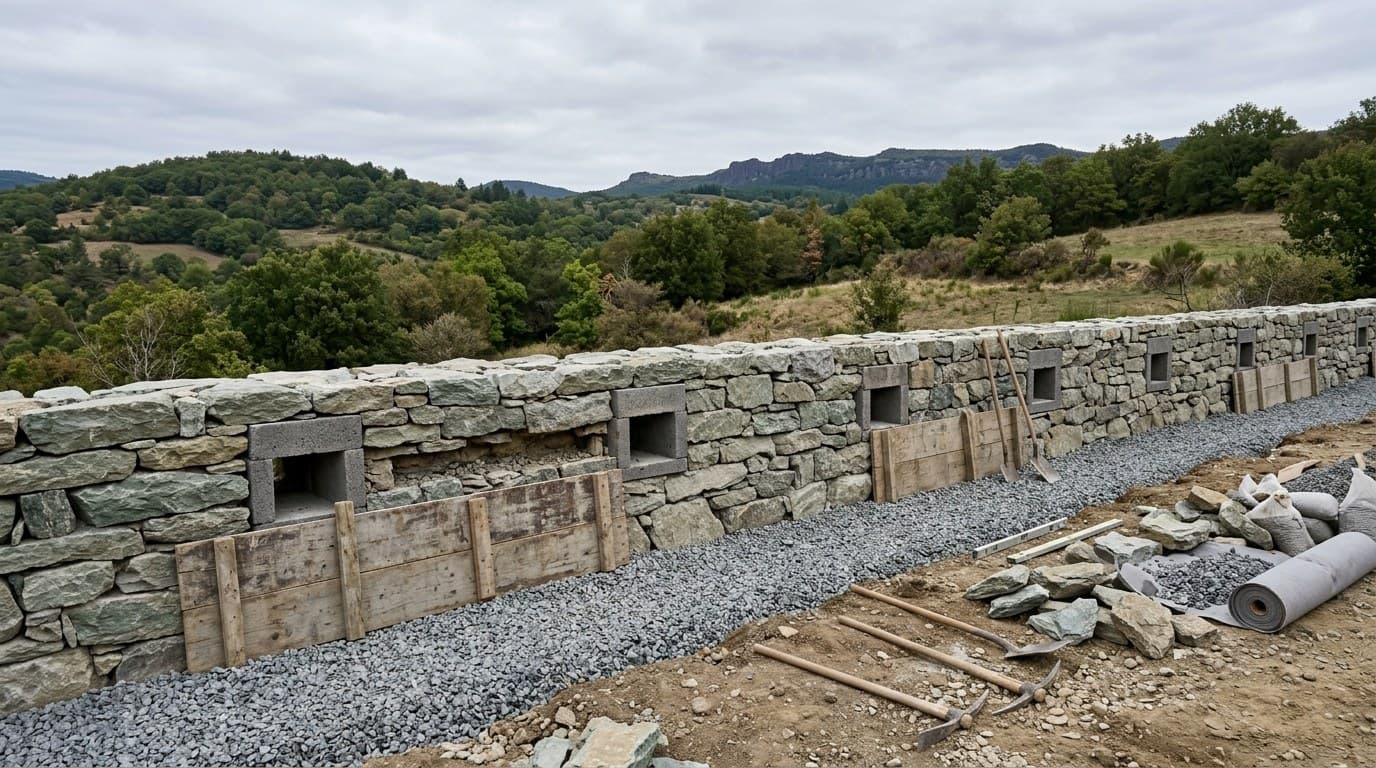

Massif drainant et géotextile au dos de l'ouvrage
Contre le mur, côté terre, une épaisseur de grave propre forme un chemin vertical par lequel l'eau descend librement vers le pied. Un géotextile l'enveloppe pour empêcher la terre fine de s'y mêler et de le colmater. Le remblai n'est remonté qu'ensuite, par couches, en gardant ce massif continu sur toute la hauteur utile.

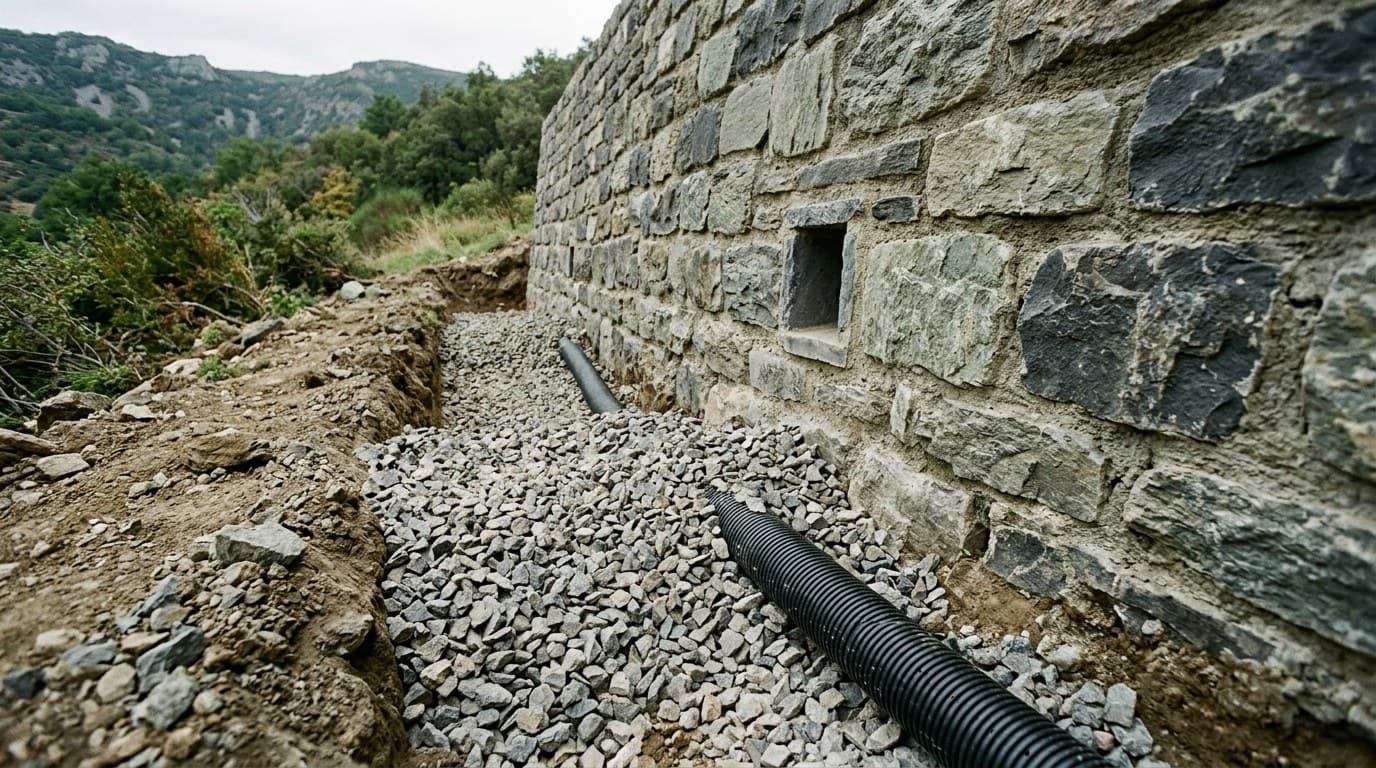

Drain de pied et exutoire : savoir où va l'eau
Au bas du massif, un tuyau perforé posé en pente recueille l'eau et la conduit vers un exutoire : fossé, réseau pluvial ou zone d'infiltration sur la parcelle, selon ce que le terrain et le règlement communal permettent. Un regard aux changements de direction permet de contrôler l'écoulement et de curer sans rouvrir la tranchée. Le rôle propre de ce drain, distinct de celui des barbacanes, est expliqué dans le drain de pied de mur.
Barbacanes : les voir couler est plutôt bon signe
Les barbacanes traversent la paroi et offrent une sortie de secours à l'eau. Après une forte pluie, elles doivent couler ; si elles restent sèches alors que la terre derrière est détrempée, le chemin est probablement obstrué. Les dégager à la tige, vérifier qu'aucune racine ni terre ne les bouche et garder leur débouché libre fait partie de l'entretien courant d'un mur.
L'eau derrière un mur : où elle doit passer
Coupe d'un mur et de son drainage. Sans chemin pour l'eau, la terre gorgée pousse sur l'ouvrage.
- Massif filtrant en graviers, du plus fin au plus gros dans le sens où l’eau s’écoule.
- Géotextile imputrescible (200 g/m²) qui garde les fines du remblai hors des graviers.
- Drain en pied, fentes tournées vers le haut, pente de 3 à 10 mm par mètre vers le réseau d’eaux pluviales.
- Drain posé au-dessus du niveau des fondations, pour ne pas les affouiller.
- Barbacanes placées plus haut que le drain : elles prennent le relais s’il se bouche.
Source : SMABTP, fiche Pathologie TP n°17 « Les murs de soutènement » (www.smabtp.fr/sma/upload/docs/application/pdf/2023-03/mur_de_soutenement_fiche_patho_fiche_tp.pdf)
Mur ancien sans drain : deux façons d'y remédier
Sur un mur ancien sans drainage, on dégage la terre en amont par tronçons pour poser massif et drain sans déstabiliser l'ouvrage, ou l'on perce à travers le mur des drains qui vont chercher l'eau dans le terrain. Si le parement a déjà souffert, le drainage s'accompagne d'une réparation du mur de soutènement ; si c'est la pente au-dessus qui bouge, d'un confortement de talus. Autour d'Aubenas comme ailleurs en Ardèche, bien des murs de terrasses ont été montés à une époque où le drain en tuyau perforé n'existait pas.
Combien coûte un drainage, et pourquoi le montant varie
Le coût varie selon que le drainage est posé à la construction ou ajouté après coup, selon la longueur du mur, la profondeur à dégager et la distance jusqu'à l'exutoire. Prévu dès la construction du mur, il demande beaucoup moins de terrassement. Vous trouverez des repères chiffrés, source par source, en consultant le prix d'un drainage de mur de soutènement.
L'automne cévenol, la saison que le drainage doit tenir
Moyennes de la station d'Aubenas : un mois d'octobre apporte plus du double d'un mois d'été. Dessous, une seule journée d'automne, en 1951.
- Juin, juillet, aoûtmoins de 70 mm chacun, en moyenne
- Octobreplus de 160 mm en moyenne (1971-2000)
- Une journée, le 23 octobre 1951200 mm en 24 heures, épisode cité par la notice
Barres à la même échelle, de 0 à 200 mm.
Source : BRGM, carte géologique harmonisée du département de l'Ardèche, notice RP-57097-FR (2009) (infoterre.brgm.fr/rapports/RP-57097-FR.pdf)
Prix indicatifs : drainage de mur de soutènement
- Drainage posé avec un mur neuf
- 25 à 65 € / ml
- Drainage ajouté le long d'un mur existant
- 100 à 200 € / ml
Prix relevés en sept. 2026 chez : Renovation-artisan.com mai 2026 ; Travaux-maconnerie.fr mai 2026 ; Opengroupe janv. 2025
